Listwa 155.19-25-3 PAFANA
Opis
Nóż tokarski składany do przecinania, wcinania

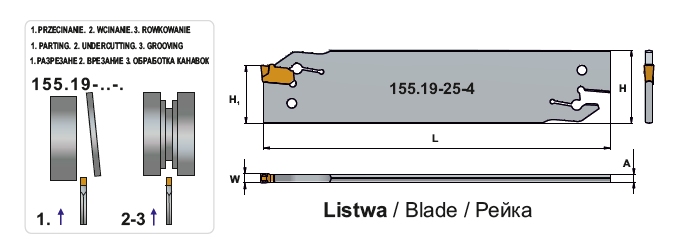

Oznaczenie | Waga kg | Wymiary | Oprawka | Płytka | Klucz | |||||
W | H | H1 | A | L | Dmax | |||||
155.19-25-3 | 0,080 | 3 | 32 | 24,7 | 2,4 | 148 | 100 | PSN 3 | 155.19 |
ZASTOSOWANIE:

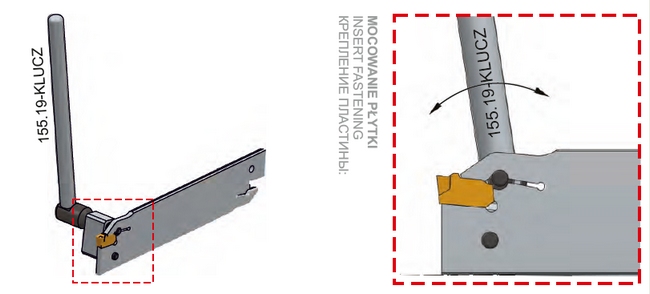

Noże tokarskie składane przecinaki listwowe 155.19-..-. z płytkami wymiennymi PSN mocowanymi siłami sprężystości to nowoczesne narzędzia służące do przecinania części o dużych średnicach i wykonywania głębokich wcięć promieniowych. Płytka mocowana jest w gnieździe noża przy użyciu specjalnego klucza (155.19-KLUCZ) którym „rozwieramy” powierzchnie mocujące.
Ustalenie płytki na dwóch powierzchniach pryzmatycznych i jednej powierzchni płaskiej z jednoczesnym zamocowaniem siłami sprężystości pozwala uzyskać bardzo dobrą sztywność, dokładność i powtarzalność mocowania, co zapewnia trwałość płytki wymiennej i całego narzędzia.

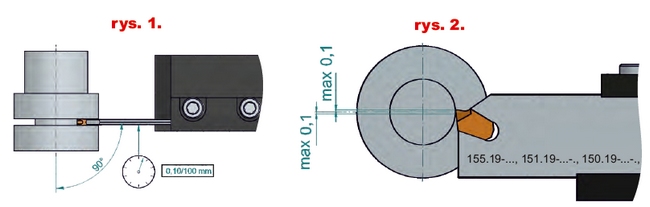

Jednym z najważniejszych warunków poprawnej pracy przecinaków jest zapewnienie prostopadłego ustawienia narzędzia w stosunku do osi przedmiotu obrabianego - rys. 1.
Krawędź skrawająca powinna być ustawiona w stosunku do osi przedmiotu obrabianego na wysokości +/-0,1 (korzystniejsze jest ustawienie powyżej osi) - rys. 2.
1. Do mocowania przecinaków listwowych 150.19-..-., 151.19-..-., 155.19-..-. należy stosować oprawki PTND oraz PTNn.
2. W czasie obróbki należy obficie podawać chłodziwo bezpośrednio na krawędź skrawającą.
