Nóż tokarski składany DWLNR 2020K08 prawy PAFANA
Opis
Nóż tokarski składany prawy

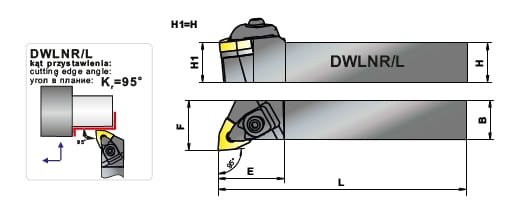

Oznaczenie | H | B |
L | F | E | Płytka |
DWLNR 2020K08 |
20 | 20 | 125 | 25 | 35 | WNMG 08 |
Części zamienne
Nazwa | Płytka podporowa |
Śruba płytki podporowe |
Docisk | Śruba docisku | Sprężyna | Klucz |
Oznaczenie |
DWN-08 | DSS-5 | DC-5 | DS-5 | DP-5 | 3 SMS |
SYSTEM mocowania płytek „D” - ujemna geometria noży Płytki wymienne, negatywne (kąt przyłożenia płytki równy 0°) mocowane są za pomocą specjalnego docisku jednocześnie w dwóch kierunkach, tzn. na powierzchni otworu cylindrycznego płytki i na powierzchni natarcia. Noże z płytkami mocowanymi w systemie „D” to najlepszy wybór do wydajnej obróbki zgrubnej jak i wykończeniowej, gdy wymagana jest duża sztywność i stabilność położenia płytki. Stosowane są do toczenia zewnętrznego i wytaczania otworów. System „D” cechuje bardzo wysoka powtarzalność położenia ostrza, łatwa oraz szybka wymiana płytki skrawającej. Mocowanie płytki podporowej i płytki skrawającej wykonuje się przy użyciu tylko jednego klucza.
Wymiana płytki skrawającej w nożach SYSTEMU D:
1. Odkręcić docisk (A), tak aby umożliwić obrócenie lub wymianę płytki skrawającej (B)
2. Obrócić lub wymienić płytkę skrawającą (B)
3. Dokręcić docisk (A)
Do pobrania: Katalog PAFANA 2020
